引言

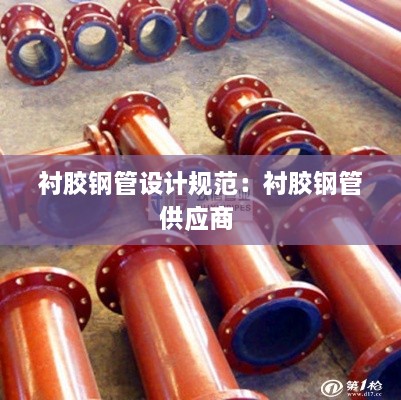

衬胶钢管作为一种广泛应用于石油、化工、食品、医药等行业的管道材料，因其耐腐蚀、耐高温、耐磨损等特性而受到广泛青睐。为了保证衬胶钢管的可靠性和安全性，制定一套科学、合理的设计规范至关重要。本文将详细介绍衬胶钢管的设计规范，以供相关从业人员参考。

设计原则

衬胶钢管的设计应遵循以下原则：

• 安全性原则：确保衬胶钢管在使用过程中不会发生泄漏、破裂等事故，保障人员安全和设备正常运行。

• 可靠性原则：衬胶钢管应具有良好的耐腐蚀性能、耐高温性能和耐磨性能，满足不同工况的需求。

• 经济性原则：在保证安全、可靠的前提下，尽量降低衬胶钢管的设计成本。

• 环保性原则：衬胶钢管的设计应符合国家环保要求，减少对环境的影响。

设计内容

衬胶钢管的设计主要包括以下内容：

• 材料选择

• 结构设计

• 连接方式

• 施工要求

材料选择

衬胶钢管的材料选择应考虑以下因素：

• 工作介质：根据不同的工作介质选择合适的衬里材料，如耐腐蚀性、耐高温性、耐磨性等。



• 工作温度：根据工作温度选择合适的衬里材料和基体材料。

• 工作压力：根据工作压力选择合适的衬里材料和基体材料。

• 成本因素：在满足性能要求的前提下，尽量降低材料成本。

常见的衬里材料有：聚四氟乙烯（PTFE）、聚偏氟乙烯（PVDF）、聚氯乙烯（PVC）、环氧树脂等。

结构设计

衬胶钢管的结构设计应遵循以下原则：

• 强度设计：确保衬胶钢管在正常工作条件下，不会因内压、外力等因素而发生破裂。

• 密封设计：保证衬胶层与基体材料之间具有良好的密封性能，防止介质泄漏。

• 耐腐蚀设计：提高衬胶钢管的耐腐蚀性能，延长使用寿命。

衬胶钢管的结构设计主要包括以下部分：

• 基体材料：如碳钢、不锈钢等。

• 衬里层：根据工作介质、温度、压力等因素选择合适的衬里材料。

• 保护层：保护衬里层免受外界因素的损害。

连接方式

衬胶钢管的连接方式主要有以下几种：

• 法兰连接：适用于大口径、高压管道。

• 焊接连接：适用于中、小口径管道。

• 螺纹连接：适用于低压、小口径管道。

在选择连接方式时，应考虑以下因素：

• 工作压力和温度。



• 管道的尺寸和形状。

• 安装和维护的便利性。

施工要求

衬胶钢管的施工应遵循以下要求：

• 施工前，应对基体材料进行表面处理，确保表面平整、无油污、无锈蚀。

• 衬里材料的施工应在干燥、清洁、通风的环境中完成。

• 施工过程中，应严格控制衬里层的厚度和均匀性。

• 施工完成后，应对衬胶钢管进行质量检验，确保其符合设计要求。

结论

衬胶钢管的设计规范对于保证其安全、可靠、经济、环保具有重要意义。在实际应用中，应根据具体工况选择合适的材料、结构、连接方式和施工要求
